Termékleírás

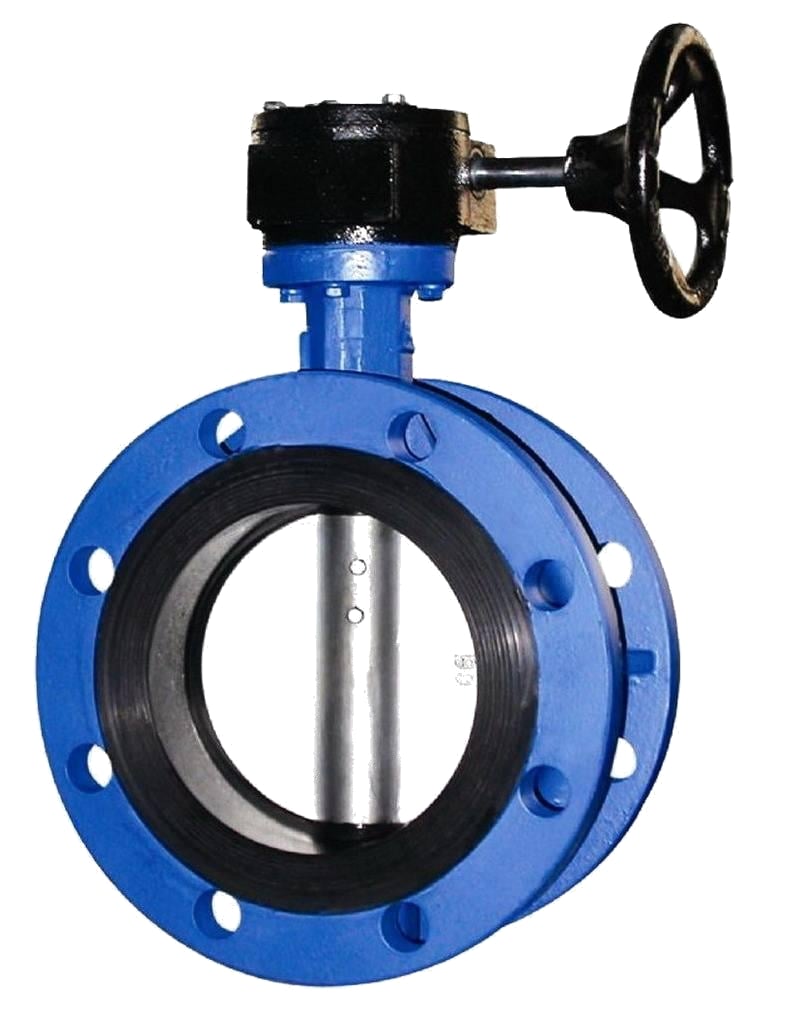

Rugalmas tömítésű pillangószelep adaptív gumiüléssel, amely alkalmazkodik a tárcsa egyenetlenségeihez. Tökéletes víz-, szennyvíz-, vegyi- és ipari csővezetékekhez, ahol a szabványos szelepek szivároghatnak.

K-Type Connected DI Socket Pipe Accessories

Főbb műszaki adatok

Tétel	Specifikáció
Szelep típusa	Rugalmas tömítésű pillangószelep (puha{0}}tömített, fokozottabb alkalmazkodással)
Modell	Ostya / fül / karimás
Névleges méret	DN50 – DN1200
Nyomásértékelés	PN10 / PN16 / ANSI150
Tömítés típusa	Rugalmas gumiülés (nagyobb rugalmasság, mint a szabványos EPDM)
Test Anyaga	ASTM A536 / EN GJS-450 gömbgrafitos öntöttvas
Lemez anyaga	SS304 / SS316 / Bevonatos gömbgrafitos öntöttvas
Ülés anyaga	Nagy{0}}rugalmasság EPDM / NBR / FKM / szilikon
Szár anyaga	SS304 / SS316
Üléskialakítás	Teljesen vulkanizált vagy cserélhető (méret szerint)
Tömítési irány	Kétirányú (szoros tömítés mindkét áramlási irányban)
Szabványok	ISO 5752 / EN 593 / API 609

Termékjellemzők

A tömítés alkalmazkodik a lemez tökéletlenségeihez
A rugalmas gumiülés nagyobb rugalmassággal rendelkezik, mint a normál ülések. Amikor a tárcsa becsukódik, az ülés összeszorul körülötte. Hiányokat pótol. Tömít a lemez felületének kisebb egyenetlenségei ellen. A szabványos merev ülések erre nem képesek.

Kétirányú tömítés bármilyen beépítési irányba
Egyes pillangószelepek az egyik irányban jól tömítenek, de visszafelé szivárognak. Rugalmas tömítési kialakításunk mindkét áramlási irányban egyformán működik. Szerelje fel a szelepet bármilyen irányban. Nincs követendő nyíl.

A kisebb nyomaték kisebb hajtóműveket jelent
A rugalmas tömítés kevesebb lemezt{0}}túlnyomást igényel. A tárcsa kisebb erővel tömít. A kézi kar könnyebben forog. Pneumatikus vagy elektromos hajtóműve egy mérettel kisebb is lehet. Pénzt takarít meg a működtetéssel.

A por és a kisebb törmelék megbocsátása
A szabványos ülések befoghatják a részecskéket a tárcsa és az ülés közé. Ez szivárgást okoz. A rugalmas ülés lehetővé teszi a részecskék ideiglenes beágyazódását. A tömítés feszes marad. A törmelék elhalad, amikor a szelep ismét kinyílik.

Szélesebb hőmérséklet-tartomány speciális anyagokkal
A szabványos EPDM -20 foktól 80 fokig működik. Rugalmas tömítési kialakításunk nagy rugalmasságú vegyületeket használ. Magasabb hőmérséklet esetén válasszon rugalmas FKM-et (Viton). Alacsony hőmérséklet esetén válasszon rugalmas szilikont (-50 fok). Mondja el a hőmérsékleti tartományát.

Hosszabb élettartam, mint a normál üléseknél

A rugalmas ülés nem igényel állandó kompressziós készletet. Minden zárás után visszapattan. A standard ülések összenyomódhatnak és elveszíthetik a tömítő erejét. A rugalmas ülések több ciklust is kibírnak.

Alapvető értékesítési pontok

Három csatlakozási típus lefedi az összes telepítést
Az ostya típus két karima közé illeszkedik. A füles típus lehetővé teszi az alsó cső eltávolítását vezeték leeresztése nélkül. Karimás csavarok közvetlenül a csőkarimákhoz. Válassza ki, mi működik az Ön webhelyén.

Korrózióálló-test és tárcsa
Öntöttvas test fúziós kötésű epoxi bevonattal (250-300 mikron). SS304 tárcsa édesvízhez. SS316 tárcsa sós vízhez vagy vegyszerekhez. A szeleped nem rozsdásodik.

A hajtómű kézi vagy automatizált működésre kész
Kézi fogantyú az egyszerű be--kikapcsoláshoz. Csigahajtómű nagyobb szelepekhez. Az ISO 5211 felső karima pneumatikus vagy elektromos működtetőket fogad. Automatizálja később anélkül, hogy új szelepet vásárolna.

Vízkezelésben és vegyszeradagolásban bizonyított
A vízkezelők szeretik ezt a szelepet. A vegyszeradagoló vonalak szeretik ezt a szelepet. A rugalmas tömítés kezeli a klórt, ózont és enyhe savakat. Nincs duzzanat. Nincs keményedés.

Alkalmazás és hatókör

Vízkezelő telepek – A rugalmas tömítés több ezer ciklus után alkalmazkodik a tárcsához. Klór-álló EPDM ülés. Kétirányú tömítés a visszamosó vezetékekhez.

Vegyszeradagoló állomások – A rugalmas FKM ülés agresszív vegyszereket kezel. A tömítés még kisebb korrózió esetén is illeszkedik a koronghoz. Nincs szivárgás-.

Szennyvízszivattyú állomások – A szennyvízben lévő törmelék megkarcolhatja a lemezeket. Rugalmas üléstömítések kisebb karcolásoknál. A normál ülések szivárognának.

HVAC hűtöttvizes rendszerek – Alacsony-hőmérsékletű, rugalmas szilikon ülés (-50 fok). Tömítések még a tárcsa termikus összehúzódása esetén is.

Öntözőrendszerek homokos vízzel – A homokszemcsék átmenetileg beágyazódnak a rugalmas ülésbe. A tömítés szoros marad. A részecskék kiöblítik a szelep nyitásakor.

Ipari hűtővíz – A rugalmas ülés kezeli a hőkezelést. A lemez kitágul és összehúzódik. Az ülés alkalmazkodik. Nincs szivárgás.

Sótalanítás{0}}előkezelés – A tengervíz maró hatású. SS316 tárcsa plusz rugalmas FKM ülés. Az ülés a tárcsához igazodik a kisebb lyukak ellenére.

Rugalmas ülésanyag specifikációi

Ingatlan	Szabványos EPDM	Rugalmas EPDM	Szabványos FKM	Rugalmas FKM
Keménység (Shore A)	75 +/- 5	65 +/- 5	75 +/- 5	65 +/- 5
Szakítószilárdság (MPa)	10	8	10	8
Szakadási nyúlás (%)	200	300	200	250
Tömörítési készlet (%)	25	15	25	15
Szakítószilárdság (N/mm)	15	12	15	12

Tartozékok és opcionális konfigurációk

Nagy-rugalmasságú ülés (flexibilis fokozat) – ezen a szelepen alapkivitel. Nem frissítés. A rugalmas ülés a fő jellemző.

Kézi kar fogantyú zárólappal – 10 állású reteszelés. Helyezzen be egy lakatot. Megakadályozza a jogosulatlan működést.

Csigahajtómű-kezelő – DN350 és nagyobb méretekhez. Ön-záró. Pozíciójelző. Alacsonyabb működési erő.

Limit Switch Box – Nyitott/zárt visszajelzést ad. ISO 5211 felső karimára szerelhető.

Pneumatikus működtető – kettős-működésű vagy rugós{1}}visszatérésű. A rugalmas ülés kisebb nyomatékot igényel. Használhat kisebb szelepmozgatót, mint a szabványos szelepek.

Elektromos működtető – Be{0}}ki vagy moduláló (4-20 mA). A rugalmas ülés csökkenti a hajtómű méretigényét. Pénzt takarít meg.

Pozícionáló (4-20mA) – Modulációs vezérléshez. Pontos tárcsa pozicionálás. A rugalmas ülés sima nyomatékgörbéjével működik.

PTFE lemezbevonat – Vegyi és élelmiszeripari alkalmazásokhoz. Csökkenti a súrlódást. Meghosszabbítja az ülések rugalmas élettartamát.

Tartalék rugalmas üléskészlet – Tartson egyet a helyszínen. Szükség esetén gyors csere. Ugyanaz a nagy-rugalmasságú anyag.

Tűz-Biztonságos tömítések – Másodlagos fémülés. Rugalmas elsődleges ülés és tűzbiztos-támla. API 607 tanúsítvánnyal rendelkezik.

Karima tömítések – teljes felületű EPDM{0}}. Egyezzen meg a karima szabványával.

Karimás csavarkészletek – 8.8-as osztályú szénacél vagy rozsdamentes acél. Megfelelő hosszúság az ostya vagy a fül típusához.

Teljesítményteszt

Levegő-Tömörségi teszt (ISO 5208 A minősítés) – Vigyen fel 0,6 bar levegőt a zárt szelepre. Merítse vízbe. Figyelje a buborékokat 60 másodpercig. Nincsenek buborékok=nulla szivárgás. A rugalmas ülés kiváló ezen a teszten.

Tömítési teljesítmény teszt (nagy nyomás) – Alkalmazzon 1,1-szeres névleges nyomást vízzel. Mérje meg a szivárgást az ülésen. Lágy-tömítésű szelepeknél a szivárgásnak nullának kell lennie. A rugalmas tömítés ennek könnyen megfelel.

Hidrosztatikus héj teszt – Töltse fel a szeleptestet 1,5-szeres névleges nyomású vízzel. Tartsa 60 másodpercig. Nincs szivárgás a testen, a tárcsán vagy a szártömítéseken keresztül.

Rugalmas ülés kompressziós készlet tesztje – Nyomja össze az ülésmintát a vastagság 25%-ára. Tartsa emelt hőmérsékleten (70 fok EPDM esetén). Kiadás. Mérje meg a helyreállítást. A rugalmas ülés alacsonyabb kompressziós készlettel rendelkezik (15% vs 25% standard). Tételenként ellenőrizve.

Ciklus-élettartam teszt (csak mintaszelepek) – Ciklikus szelep 10 000 alkalommal. Újra-tesztelje a tömítést. A rugalmas ülés megtartja a tömítést. A standard ülések gyakran korábban meghibásodnak.

Kétirányú tömítési teszt – Ellenőrizze a tömítést mindkét áramlási irányban. Mindkét irányban azonos szivárgási sebesség. A rugalmas ülés az áramlási iránytól függetlenül azonosan működik.

Üzemi nyomatékteszt – Mérje meg a forgatónyomatékot zárt és nyitás között. A rugalmas ülés 15-25%-kal kisebb nyomatékot igényel, mint a normál ülés. Dokumentálva az aktuátor méretezéséhez.

Bevonatvastagsági teszt – Mérje meg az epoxi bevonatot 6 ponton. Minimum 250 mikron.
